Jakie specyfikacje definiują niezawodną pompę do procesów petrochemicznych?

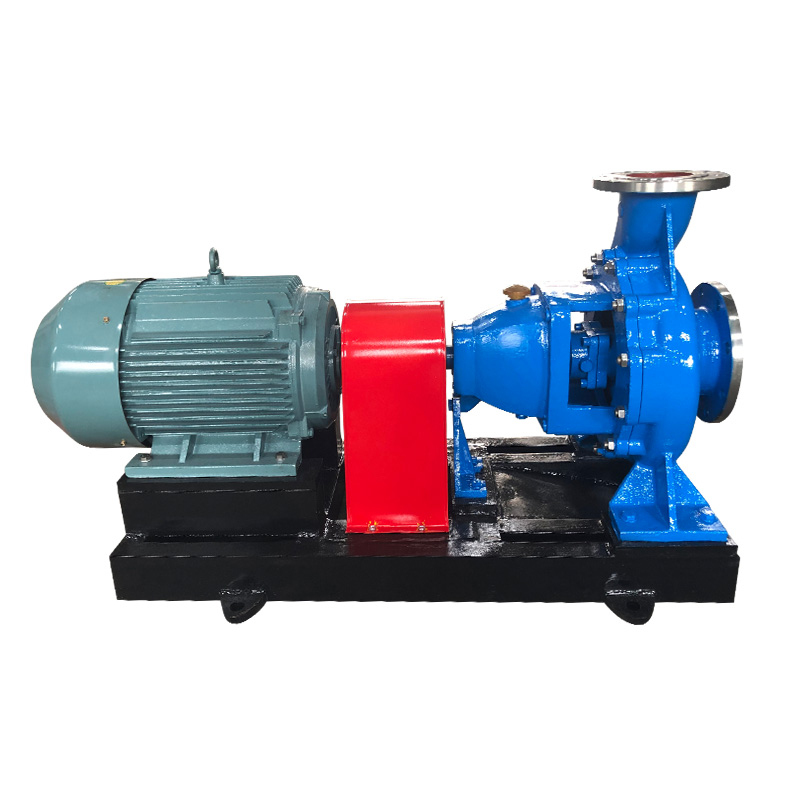

Wybór optymalnego Pompa do procesów petrochemicznych wymaga głębokiego zrozumienia dynamiki płynów, inżynierii materiałowej i standardów zgodności branżowej. W przypadku zespołów zajmujących się zaopatrzeniem inżynieryjnym i operatorów instalacji specyfikacje techniczne określają niezawodność operacyjną, odstępy między konserwacjami i całkowite koszty cyklu życia w wymagających środowiskach przetwarzania chemicznego. W tym obszernym przewodniku omówiono najważniejsze kryteria wyboru, ramy zgodności i zaawansowane technologie pomp dostosowane do zastosowań przemysłowych.

Standardy branżowe i ramy zgodności

API 610 a standardy ANSI/ASME

Przemysł naftowy i chemiczny działa zgodnie z rygorystycznymi normami sprzętowymi, które zapewniają bezpieczeństwo i wymienność. Zrozumienie rozróżnienia pomiędzy tymi frameworkami jest niezbędne do opracowania specyfikacji.

Specyfikacje pomp procesowych API 610 regulują wysokowydajne pompy odśrodkowe w zastosowaniach związanych z ropą naftową, petrochemią i gazem ziemnym. Nierma ta kładzie nacisk na solidną konstrukcję ze specyficznymi wymaganiami dotyczącymi:

• Pompy wiszące (OH), międzyłożyskowe (BB) i zawieszone pionowo (VS).
• Minimalna trwałość łożyska 25 000 godzin (3 lata) w warunkach znamionowych
• Obudowy ze staliwa lub stopu o wartości znamionowej wynoszącej co najmniej 50 psi powyżej maksymalnego dopuszczalnego ciśnienia roboczego
• Wymiary komory uszczelnienia wału dostosowane do uszczelnień mechanicznych API 682

Specyfikacje ANSI/ASME B73.1 dotyczy poziomych pomp z wlotem końcowym do zastosowań chemicznych, koncentrując się na:

• Wymienność wymiarów u różnych producentów
• Konstrukcje z wysuwanym tyłem umożliwiające demontaż wirnika bez zakłócania orurowania
• Możliwość regulacji uszczelnienia zewnętrznego
• Wartości ciśnienia zwykle ograniczone do 24 barów (350 psi) i 300°C (572°F)

Dla obiektów przetwarzających węglowodory o temperaturze powyżej 150°C lub pod ciśnieniem przekraczającym 20 barów, Specyfikacje pomp procesowych API 610 zapewnić niezbędne marginesy bezpieczeństwa i integralność materiału.

Wybór materiału dla mediów korozyjnych

Środowiska petrochemiczne wymagają precyzyjnego dopasowania materiałów, aby zapobiec katastrofalnym awariom. Typowe specyfikacje stopów obejmują:

• Stal nierdzewna 316L : Standard dla środowisk łagodnych kwasów i chlorków poniżej 50 ppm
• CD4MCu (ASTM A890 klasa 1B) : Stal nierdzewna typu duplex oferująca doskonałą odporność na wżery (PREN > 33) w przypadku wody morskiej i chlorków
• Hastelloy C-276 : Stop niklowo-molibdenowy do środowisk utleniających i redukujących, w tym mokrego chloru i kwasu siarkowego
• Tytan klasy 2 : Wyjątkowa odporność na korozję w środowisku chlorkowym, ograniczona maksymalnie do 315°C
• Stale nierdzewne duplex 2205/2507 : Ekonomiczne alternatywy dla stopów superaustenitycznych z PREN 35-40

Wybór materiału musi uwzględniać kompatybilność galwaniczną, gdy różne metale jednocześnie stykają się z płynami procesowymi.

Konfiguracje projektu pompy odśrodkowej

Układy zawieszone a układy międzyłożyskowe

The pompa odśrodkowa dla zakładów chemicznych wybór zależy zasadniczo od wymagań hydraulicznych i dostępności konserwacji.

Pompy wiszące (OH). umieścić wirnik na końcu wału wspartym poza łożyskami:

• Konfiguracje jednostopniowe dla głowic do 300 metrów
• Kompaktowa konstrukcja zmniejszająca wymagania dotyczące fundamentów
• Konstrukcje z wysuwanym tyłem umożliwiające demontaż wirnika bez zakłócania pracy silnika i rurociągów
• Ograniczenia: Ograniczenia ugięcia wału przy wysokich prędkościach właściwych

Pompy międzyłożyskowe (BB). podeprzeć wirnik pomiędzy dwiema obudowami łożyskowymi:

• Konfiguracje jednostopniowe (BB1) lub wielostopniowe (BB3, BB4, BB5).
• Obudowy dzielone osiowo, umożliwiające inspekcję bez zakłócania głównych rurociągów
• Większa nośność promieniowa i wzdłużna
• Wymagane przy przepływach przekraczających 1000 m3/h lub wysokości podnoszenia powyżej 400 metrów

Optymalizacja wydajności hydraulicznej

Wybór najlepszego punktu wydajności (BEP) określa długoterminową niezawodność. Działanie powyżej 80-110% przepływu BEP powoduje:

• Promieniowe obciążenia wzdłużne zwiększające zużycie łożysk
• Recyrkulacja powodująca kawitację wirnika
• Ugięcie wału przekraczające tolerancję bicia powierzchni uszczelniającej

Obliczenia prędkości właściwej (Ns) pomagają w wyborze geometrii wirnika:

Ns = N × √Q / H^0,75

Gdzie N = prędkość obrotowa (rpm), Q = natężenie przepływu (m³/h), H = wysokość podnoszenia na stopień (m)

• Ns 500-1500: Wirniki promieniowe do zastosowań wymagających dużej wysokości podnoszenia i małych przepływów
• Ns 1500-5000: Wirniki o przepływie mieszanym do zastosowań z umiarkowanym ciśnieniem
• Ns 5 000–10 000: Wirniki o przepływie osiowym do zastosowań o wysokim przepływie i niskim ciśnieniu

Technologie uszczelniania i kontrola emisji

Konfiguracje uszczelnień mechanicznych

Przepisy dotyczące ochrony środowiska i wymogi bezpieczeństwa stanowią podstawę stosowania zaawansowanych rozwiązań uszczelniających Pompa do procesów petrochemicznych aplikacje.

Pojedyncze uszczelnienia mechaniczne nadają się do zastosowań bezpiecznych i nietoksycznych z układami rurociągów Planu 11 (recyrkulacja od wylotu pompy do komory uszczelnienia) lub Planu 13 (recyrkulacja do ssania pompy).

Podwójne uszczelnienia bezciśnieniowe (Układ 2) zapewnić zapasowe zabezpieczenie niebezpiecznych płynów przy użyciu Planu 52 (zbiornik zewnętrzny z cyrkulacją) lub Planu 53A (płyn barierowy pod ciśnieniem).

Podwójne uszczelnienia pod ciśnieniem (Układ 3) oferują zdolność do zerowej emisji lotnych związków organicznych (LZO) i toksycznych chemikaliów, wykorzystując Plan 53B (system z obiegowym płynem barierowym) lub Plan 53C (zwiększanie ciśnienia w akumulatorze tłokowym).

Technologia napędu magnetycznego

Pompa petrochemiczna z napędem magnetycznym konfiguracje całkowicie eliminują uszczelnienia mechaniczne poprzez synchroniczne sprzęgło magnetyczne:

• Powłoka zabezpieczająca : Konstrukcja z Hastelloy C lub tytanu oddzielająca płyn procesowy od atmosfery
• Materiały magnetyczne : Samar-kobalt (SmCo) dla temperatur do 350°C, neodym-żelazo-bor (NdFeB) w temperaturze ograniczonej do 150°C
• Straty wiroprądowe : Metalowe osłony zabezpieczające wytwarzają ciepło wymagające cyrkulacji; Niemetalowe (ceramiczne) powłoki eliminują straty, ale ograniczają wartości ciśnienia
• Uruchom ochronę na sucho : Wymagane, aby zapobiec katastrofalnym awariom podczas kawitacji lub pracy na sucho

Sprawność przenoszenia mocy waha się w granicach 85–95%, a straty objawiają się nagrzewaniem osłony zabezpieczającej wymagającym obliczeń wzrostu temperatury o 15–30°C.

Zastosowania specjalistyczne i ekstremalne warunki

Projekt procesu wysokotemperaturowego

Producent wysokotemperaturowych pomp procesowych możliwości pozwalają sprostać wyzwaniom związanym z rozszerzalnością cieplną przekraczającą 400°C:

• Wsparcie linii środkowej : Utrzymuje wyrównanie podczas wzrostu termicznego, obowiązkowe powyżej 175°C zgodnie z API 610
• Elastyczne połączenia rurowe : Wytrzymuje obciążenie dyszy bez przenoszenia nadmiernych sił na obudowę pompy
• Kurtki chłodzące : Podczas pracy z płynami o temperaturze powyżej 300°C należy utrzymywać temperaturę obudowy łożyska poniżej 80°C
• Procedury osiowania na gorąco : Sprawdź ustawienie sprzęgła w temperaturze roboczej po wstępnym osiowaniu na zimno

Zarządzanie gradientem termicznym zapobiega zniekształceniom krytycznych geometrii komory uszczelnienia i obudowy łożyska.

Obsługa kriogeniczna i wielofazowa

Usługi związane z skroplonym gazem ziemnym (LNG) i chemią kriogeniczną wymagają:

• Rozszerzone modele maski : Odizolować zimny płyn procesowy od łożysk i uszczelek o temperaturze otoczenia
• Weryfikacja kruchości materiału : Badanie udarności metodą Charpy’ego w minimalnych temperaturach projektowych
• Wirniki do obsługi gazu : Specjalistyczne konstrukcje induktorów lub otwarte wirniki obsługujące 15–30% frakcji objętościowych gazu

Strategie konserwacji i zarządzanie komponentami

Wdrożenie konserwacji predykcyjnej

Technologie monitorowania stanu wydłużają średni czas między naprawami (MTBR) w przypadku usterek krytycznych Pompa do procesów petrochemicznych aktywa:

• Analiza wibracji : Ograniczenia prędkości ISO 10816 (4,5 mm/s dla dużych pomp, 7,1 mm/s dla mniejszych jednostek) wykrywają degradację łożysk i niewyważenie wirnika
• Monitorowanie ciśnienia/temperatury w komorze uszczelnienia : Wczesne wykrywanie zużycia powierzchni uszczelniającej lub zablokowania przewodu spłukującego
• Bieżąca analiza podpisów : Identyfikuje odchylenie punktu pracy pompy od BEP w wyniku zmian obciążenia silnika
• Termografia w podczerwieni : Lokalizuje przegrzanie łożysk i awarie smarowania

Zapasy części zamiennych i ich wymienność

Części do naprawy pomp chemicznych ANSI skorzystaj ze standaryzacji wymiarowej umożliwiającej zakupy z wielu źródeł:

• Krytyczne części zamienne : Wał, łożyska, uszczelnienie mechaniczne, pierścienie ślizgowe obudowy, wirnik (czas realizacji 12-18 miesięcy w przypadku stopów specjalnych)
• Polecane części zamienne : Uszczelki, O-ringi, powierzchnie uszczelniające, elementy łączące
• Kapitał zapasowy : Kompletny zespół wirnika, obudowa do usług o wysokiej wartości

Pompy API 610 wymagają komponentów specyficznych dla producenta ze względu na niestandardową konstrukcję, co wymaga długoterminowych relacji z dostawcami i kompleksowych umów na części zamienne.

Procurement and Vendor Evaluation

Kryteria techniczne oceny ofert

Kompleksowa ocena dostawców dla pompa odśrodkowa dla zakładów chemicznych zamówienie obejmuje:

• Weryfikacja hydrauliczna : Obserwowane testy wydajności zgodnie z normą ISO 9906 klasa 1 lub 2, w tym weryfikacja NPSH i pomiar drgań
• Certyfikacja materiału : Raporty z testów walcowni (MTR) zawierające skład chemiczny i właściwości mechaniczne, pozytywna identyfikacja materiału (PMI) dla stopów krytycznych
• Zarządzanie jakością : Certyfikat ISO 9001, uprawnienia spawalnicze zgodnie z ASME Sekcja IX, procedury NDE (radiografia, ultradźwięki, penetrant barwników)
• Dokumentacja : Arkusze danych API 610, krzywe wydajności, rysunki przekrojowe, instrukcje konserwacji, listy części zamiennych

Analiza kosztów cyklu życia

W obliczeniach całkowitego kosztu posiadania priorytetem jest zużycie energii i konserwacja przed początkowymi wydatkami kapitałowymi:

LCC = C_initial C_energia C_konserwacja C_production_loss - C_residual

Koszty energii stanowią zazwyczaj 75–85% całkowitych kosztów cyklu życia pomp pracujących w sposób ciągły. Gwarancje wydajności z postanowieniami dotyczącymi kar umownych (zwykle kary za brak wydajności w wysokości 0,5–1,0%) chronią interesy zamówień publicznych.

Profil firmy: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Założona w 1987 roku firma Jiangsu Huanyu Chemical New Materials Co., Ltd. działa jako wyspecjalizowany producent w sektorze pomp przemysłowych, zatrudniając ponad 100 pracowników technicznych i produkcyjnych. Firma integruje możliwości produkcji maszyn, obróbki cieplnej, obróbki na zimno i odlewania metodą traconego węgla w ramach ujednoliconej struktury produkcyjnej.

Portfolio produktów obejmuje ponad dziesięć serii pomp chemicznych o ponad 300 specyfikacjach, wykonanych z różnorodnych materiałów stopowych, w tym stali nierdzewnej 304, 316L, 904, 2205, 2507, CD4, Hastelloy, tytanu i 2520. Podstawowe linie produktów obejmują jednostopniowe, jednostopniowe, chemiczne pompy odśrodkowe, pompy do cieczy, pompy z wymuszonym obiegiem, pompy odśrodkowe z tworzywa sztucznego zawierającego fluor, pompa petrochemiczna z napędem magnetycznym agregaty, pompy samozasysające i pompy rurociągowe.

Te konfiguracje produktów uwzględniają zróżnicowane warunki procesu i charakterystykę mediów w sektorach przetwarzania chemicznego, rafinacji ropy naftowej, operacji metalurgicznych, produkcji włókien chemicznych i wytwarzania energii elektrycznej. Rynki eksportowe obejmują Laos, Tajlandię, Tanzanię, Malezję i Rosję, wspierając rozwój międzynarodowej infrastruktury przemysłowej.

Położony nad rzeką Jangcy, w pobliżu mostu na rzece Jangcy Jiangyin, obiekt zapewnia strategiczne korzyści logistyczne dla dystrybucji krajowej i międzynarodowej.

Często zadawane pytania (FAQ)

Co odróżnia API 610 od standardów ANSI dla pomp w zastosowaniach petrochemicznych?

Specyfikacje pomp procesowych API 610 wymagają cięższej konstrukcji, wyższych ciśnień (do 200 barów w porównaniu z 24 barami) i szczególnych wymagań materiałowych dla usług rafineryjnych. API 610 wymaga minimalnej konstrukcji ze staliwa, sztywnej konstrukcji wału ze współczynnikiem L3/D4 poniżej 60 i komór uszczelnień zwymiarowanych dla uszczelnień mechanicznych API 682. Pompy ANSI kładą nacisk na wymienność wymiarów i konstrukcje wyciągane do ogólnych zastosowań chemicznych przy niższych ciśnieniach. W przypadku węglowodorów o temperaturze powyżej 150°C lub substancji toksycznych zgodność z API 610 jest zazwyczaj obowiązkowa.

Kiedy należy wybierać pompy z napędem magnetycznym zamiast konwencjonalnych pomp uszczelnionych?

Pompa petrochemiczna z napędem magnetycznym wybór jest wskazany w przypadku wymagań dotyczących zerowej emisji, płynów toksycznych lub rakotwórczych (benzen, siarkowodór), drogich płynów procesowych, w których wyciek oznacza straty ekonomiczne, lub usług próżniowych, w których wnikanie powietrza zanieczyszcza produkt. Ograniczenia obejmują sprawność 85–95% (w porównaniu z 95–98% w przypadku pomp konwencjonalnych), ograniczenia temperaturowe oparte na doborze materiału magnetycznego (150°C dla NdFeB, 350°C dla SmCo) oraz tryb katastrofalnej awarii w przypadku pracy na sucho. Początkowe koszty kapitałowe są o 30–50% wyższe w porównaniu z uszczelnionymi alternatywami, co jest uzasadnione wyeliminowaniem konserwacji uszczelnień i zgodnością z wymogami ochrony środowiska.

Jak wybrać materiały dla środowisk petrochemicznych o wysokiej zawartości chlorków?

Wybór materiału wymaga obliczenia liczby równoważnej odporności na wżery (PREN = %Cr 3,3×%Mo 16×%N). Dla stężeń chlorków poniżej 1000 ppm w temperaturach poniżej 60°C wystarczy 316L (PREN ~24). Umiarkowane chlorki (1000-10 000 ppm) wymagają stali duplex 2205 (PREN 35) lub superaustenitycznej 904L (PREN 34). Surowe środowiska przekraczające 10 000 ppm chlorków lub temperatury powyżej 100°C wymagają 2507 duplex (PREN 40), Hastelloy C-276 (PREN 65) lub tytanu. Producent wysokotemperaturowych pomp procesowych dokumentacja musi weryfikować odporność na zatarcie elementów ze stali nierdzewnej typu duplex w zespołach obrotowych.

Jakich częstotliwości konserwacji należy się spodziewać w przypadku odpowiednio dobranych pomp petrochemicznych?

Docelowy średni czas między naprawami (MTBR) wynoszący 48–60 miesięcy można osiągnąć przy odpowiedniej specyfikacji i działaniu. Czynniki krytyczne obejmują działanie w zakresie 80–110% najlepszego punktu wydajności, utrzymywanie marginesów NPSH powyżej 1,5 metra (lub NPSHA > 1,3 × NPSHR), monitorowanie prędkości wibracji zgodnie z normą ISO 10816 oraz wdrażanie systemów wsparcia uszczelnień zgodnych z API 682. Części do naprawy pomp chemicznych ANSI dostępność i standaryzacja skracają czas naprawy do 8–24 godzin w porównaniu z 48–72 godzinami w przypadku niestandardowych jednostek API 610. Konserwacja predykcyjna wykorzystująca analizę drgań i termografię zapobiega katastrofalnym awariom.

Jak sprawdzić gwarancje wydajności pompy podczas zakupu?

Wymagaj testów wydajności z udziałem świadka zgodnie z normą ISO 9906 stopień 1 (wyższa precyzja) lub stopień 2 (akceptacja standardowa) w zakładzie producenta. Testy muszą obejmować pełny zakres roboczy od wyłączenia do bicia, weryfikując wysokość podnoszenia, przepływ, moc, wymagania NPSH i poziomy wibracji. Dopuszczalne tolerancje według API 610 obejmują: wysokość podnoszenia ±3% przy BEP, wydajność 0% tolerancję ujemną (bez obniżki z gwarancji) i NPSHR 0% (bez wzrostu z gwarancji). Uwzględnij klauzule dotyczące kar umownych określające 0,5–1,0% ceny pompy za każdy 1% niedoboru wydajności. Dla pompa odśrodkowa dla zakładów chemicznych zastosowań, żądaj wydajności przewodu do wody, w tym strat silnika i przekładni, aby uzyskać dokładne prognozy kosztów operacyjnych.

Referencje

• Amerykański Instytut Naftowy. (2010). Norma API 610: Pompy odśrodkowe dla przemysłu naftowego, petrochemicznego i gazu ziemnego (wyd. 11). Waszyngton, DC: Usługi wydawnicze API.
• Amerykańskie Stowarzyszenie Inżynierów Mechaników. (2012). ASME B73.1-2012: Specyfikacja poziomych pomp odśrodkowych z wlotem końcowym do procesów chemicznych . Nowy Jork: ASME.
• Amerykańskie Stowarzyszenie Inżynierów Mechaników. (2019). Sekcja IX ASME: Kwalifikacje w zakresie spawania, lutowania i topienia . Nowy Jork: ASME.
• Europejski Komitet Normalizacyjny. (2012). EN ISO 9906:2012: Pompy wirowe – Badania odbiorcze parametrów hydraulicznych – Stopnie 1, 2 i 3 . Bruksela: CEN.
• Instytut Hydrauliki. (2014). ANSI/HI 9.6.3-2012: Pompy wirowe (odśrodkowe i pionowe) — Wytyczne dotyczące dopuszczalnego obszaru pracy . Parsippany, New Jersey: Instytut Hydrauliki.
• Międzynarodowa Organizacja Normalizacyjna. (2016). ISO 10816-7:2009: Drgania mechaniczne – Ocena drgań maszyn poprzez pomiary na częściach nieobrotowych – Część 7: Pompy wirowe do zastosowań przemysłowych . Genewa: ISO.
• Karassik, IJ, Messina, J. P., Cooper, P. i Heald, CC (2008). Podręcznik pompy (wyd. 4). Nowy Jork: McGraw-Hill.
• Lobanoff, VS i Ross, RR (1992). Pompy odśrodkowe: konstrukcja i zastosowanie (wyd. 2). Boston: Butterworth-Heinemann.
• Stepanoff, AJ (1957). Pompy odśrodkowe i osiowe: teoria, konstrukcja i zastosowanie (wyd. 2). Nowy Jork: John Wiley & Sons.
