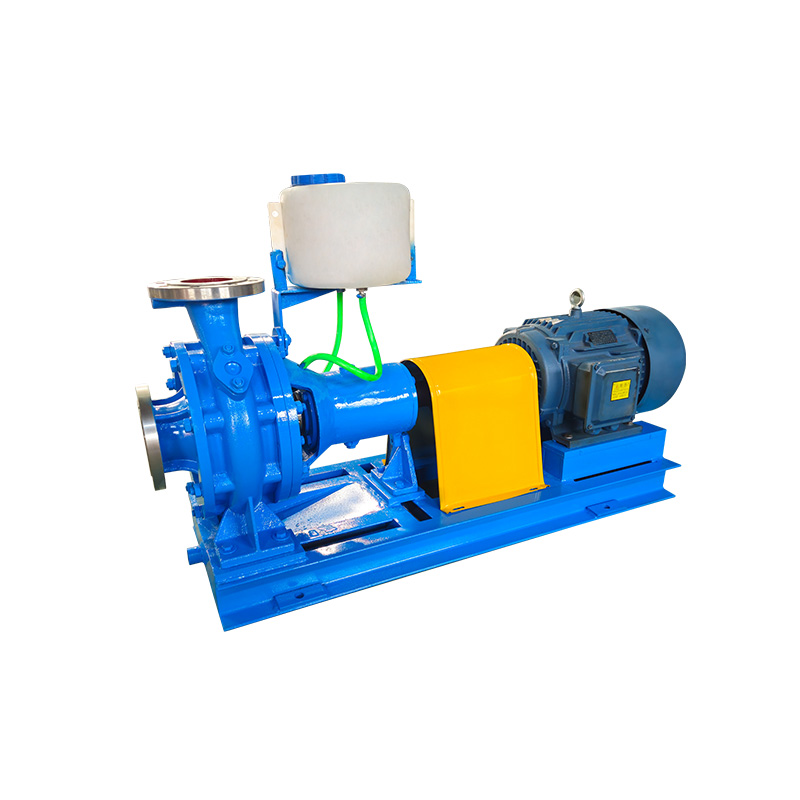

Z zewnątrz widok rośliny Hydrauliczny model tej serii pomp został starannie opracowany. Wirnik pompy ma dużą przestrzeń do przekazywania, co sprawia, że jest ona szczególnie odpowiednia do przenoszenia płynów zawierających substancje stałe.
Pompa jest szczególnie odpowiednia do przekazywania płynów zawierających ciałę stałych. Zastosowanie odpowiedniej pompy śrubowej nie jest łatwe do zatkania, więc wydajność pracy można poprawić, aby osiągnąć oszczędności energii i zwiększyć wydajność pompy.
Wydajność pracy uległa poprawie, aby osiągnąć cel oszczędności energii i wzrostu produkcji.
Uszczelnienie wału pompy śrubowej przyjmuje uszczelnienie mechaniczne, a jeśli to konieczne, przyjmuje odpowiednie pomiary chłodzenia dla uszczelnienia mechanicznego lub dodatkowej płatności za uszczelnienie zasilania wirnika, co sprawia, że uszczelka wału przyjmuje uszczelnienie mechaniczne.
W razie potrzeby przyjmowane są odpowiednie pomiary chłodzenia uszczelnienia mechanicznego lub dodatkowe uszczelnienie zasilania wirnika, aby uszczelnienie wału bardziej niezawodne. Maksymalne ciśnienie robocze pompy jest zaprojektowane zgodnie z 1,6 MPa.
Standardową konstrukcję tej serii pomp do dotykania płynnych części, części pobranych z żeliwa, stali odlewanej, 304, 2205, TA2 itp., Można również wybrać zgodnie z określonymi warunkami.
Zgodnie z konkretną sytuacją materiał i jego kod są zgodne z przepisami standardu GB2100-80, a materiał bez określonego kodu można traktować jako materiał stanu.
W przypadku materiału, który nie ma określonego kodu, może przyjmować międzynarodowy wspólny kod materialny lub krajowy kod materialny uznany.
Pompa spiralna typu HLX jest otwartym wirnikiem spiralnym, który można zaprojektować w dwa typy: pojedynczy łopatka i podwójna łopatka. Pojedynczy
Pojedyncza wypoczynek może być stosowany w przypadku materiału zawierającego stałe szybkość pęknięcia jest niska, takie jak narybek ryb; Bilans z podwójnym wanem jest lepszy, może być używany do ścieków, szlamu, mieszania i transportu.
Może być używany do ścieków, osadu, zmętnienia itp.; Może być również stosowany w przemyśle spożywczym, takim jak syrop, melasa i tak dalej. Konkretne, takie jak.
Duże zawieszenie cząstek, ścieki domowe, pasza, olej z recyklingu, tłucz i alginian, zawiesina słodu, odpady organiczne, zwierzak
Żywność, zupa, cukier, kawiarnia, płyn popiołu węglowego, zawiesina wapna, ścieki, szlam płynowy, żwir,
gnojowica kaolin itp.
Zalety pompy.
1. Mała siła ścinania zminimalizuj luźne kruszenie materiału.
2. Transport stałych o dużej średnicy.
3. Niska wartość NPSH, zmniejsza uszkodzenie kawitacji.
4. Przekazywanie długich światłowodów, nieclogowanie, dobra wydajność.
5. Zmniejsz zjawisko pieniaka.
6. Mieszany ciecz pary-ciecz.
| Model | StruMień | Podnośnik | Prędkość obrotowa | MaksyMalny rozmiar cząstek | Npshr | Efektywność |
| M3/h | m | R/min | mm | m | % | |
| 80HLX-50-A | 15-26 | 22-18 | 2900 | 20 | 1.2 | 45 |
| 80HLX-50-B | 15-26 | 34-30 | 2900 | 20 | 1.2 | 47 |
| 80HLX-50-C | 15-26 | 52-48 | 2900 | 20 | 1.2 | 47 |
| 100HLX-80-A | 35-60 | 22-18 | 2900 | 28 | 1.0 | 47 |
| 100HLX-8O-B | 35-60 | 34-30 | 2900 | 28 | 1.0 | 47 |
| 100HLX-80-C | 35-60 | 52-48 | 2900 | 28 | 1.0 | 47 |
| 100HLX100-A | 45-80 | 24-20 | 1450 | 32 | 0.7 | 47 |
| 100HLX100-B | 45-80 | 34-30 | 1450 | 32 | 0.7 | 50 |
| 200HLX-150-A | 70-120 | 22-18 | 1450 | 40 | 0.7 | 52 |
| 250HLX-200-A | 210-360 | 22-18 | 1450 | 72 | 0.7 | 52 |
| 300HLX-250-A | 350-600 | 15-9 | 1450 | 100 | 0.7 | 52 |
| 350HLX-300-A | 560-960 | 15-9 | 980 | 115 | 0.5 | 60 |
| 400HLX-350-A | 840-1440 | 15-9 | 980 | 140 | 0.5 | 60 |
| 450HLX-400-A | 1260-2160 | 15-9 | 980 | 160 | 0.5 | 60 |
